TCXO
OSCILLATEURS A QUARTZ
COMPENSES EN TEMPÉRATURE


Les oscillateurs type OCTAR A.R.Electronique sont spécialement optimisés pour offrir simultanément stabilité de fréquence et bruit de phase.Leur réseau de compensation thermique analogique permet de minimiser la dérive de fréquence en température sur des gammes standard et étendues, tout en procurant faible bruit de phase et excellente stabilité court terme.

Tous ces TCXO intègrent un résonateur à quartz coupe AT de conception et de fabrication A.R.Electronique.
Des résonateurs durcis, montés en boîtier T0-5 ou T0-8 ,4 points de fixation, sont disponibles pour des utilisations sous conditions d'environnement sévères. Leur faible sensibilité accélérométrique, jusqu'à 5.10-10/g, permet de minimiser la dégradation du bruit de phase sous vibrations.Disponibles dans une gamme de fréquence allant de 3 à 150 MHz, les oscillateurs de type OCTAR sont dédiés aux applications professionnelles (audio / vidéo , émission, radiocommunication) ainsi qu'aux systèmes embarqués, dans les domaines civil et militaire.L'organisation Etude et Fabrication de A.R.Electronique est bien adaptée au développement de TCXO de hautes performances pour des exigences spécifiques, sous délais courts.

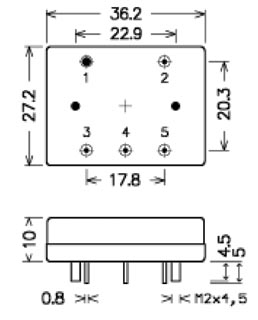

2736 BM 10

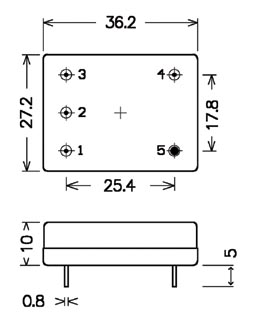

2736 AM 10
 2626 AM 13

Dim.27x36x10 mm
Weight : 25g
1- Uc - Control voltage
2- N.C.
3- Vcc - Supply voltage
4- RF - Output
5- 0V - GND

Dim.27x36x10 mm
Weight : 25g
1- 0V - GND
2- Vcc - Supply voltage
3- RF - Output
4- Uc - Control voltage
5- REG Voltage

Dim.26x26x13 mm
Weight : 25g
1- RF - Output
2- 0V - GND
3- Uc - Control voltage
4- N.C.
5- Vcc - Supply voltage


Informations détaillées : consultez les fiches techniques produits.
